CRISTALLOGRAPHIE

Page II Classement

"La cristallographie démontre les propriétés générales de l'état cristallin."

CLASSIFICATION

Un système cristallin est un classement des cristaux sur la base de leurs caractéristiques de symétrie, sachant que la priorité donnée à certains critères plutôt qu'à d'autres aboutit à différents systèmes.



La symétrie de la maille conventionnelle permet de classer les cristaux en différentes familles cristallines : quatre dans l'espace bidimensionnel, sept dans l'espace tridimensionnel.



Une classification plus fine regroupe les cristaux en différents systèmes. Il existe deux types de systèmes, selon que le critère de classification est la symétrie du réseau ou la symétrie morphologique.



Historiquement, ces deux systèmes ont été indistinctement appelés système cristallin, ce qui a été à l'origine de la confusion dans la littérature surtout minéralogique.

LES SYSTÈMES RETICULAIRES

Lorsqu'on classe les cristaux sur la base de la symétrie de leur réseau, on obtient un ensemble de quatre (espace bidimensionnel) ou sept (espace tridimensionnel) systèmes qui, dans l'ancienne littérature minéralogique francophone (voir surtout les ouvrages de Georges Friedel), étaient appelés « systèmes cristallins ».

Le terme officiel choisi par l'Union internationale de cristallographie est systèmes réticulaires (lattice systems en anglais)1.

Un système réticulaire regroupe tout cristal ayant en commun le groupe ponctuel du réseau. Les tableaux suivants résument les systèmes réticulaires, les groupes ponctuels correspondants étant donnés dans la notation de Hermann-Mauguin.

Symboles de Hermann-Mauguin pour les groupes ponctuels



Les symboles des éléments de symétrie pour les groupes ponctuels sont les suivants :

  • m représente un plan de réflexion ou miroir ;

  • 1, 2, 3, 4 et 6 représentent les axes de rotation d'angle 2π/n, où n est l'ordre de la rotation ;

  • 1, 2=m, 3, 4 et 6 représentent les axes de roto-inversion d'ordre n.

Pour les groupes ponctuels cristallographiques, à cause du théorème de restriction cristallographique, n ne peut prendre que les valeurs 1, 2, 3, 4 et 6 (seules des mailles possédant ces symétries rotationnelles d'ordre n peuvent produire un pavage périodique de l'espace).

Le symbole de Hermann-Mauguin d'un groupe ponctuel donne les axes de rotation parallèles et les miroirs perpendiculaires à chaque direction de symétrie. Lorsqu'un axe de rotation et un miroir coexistent pour la même direction, les deux sont indiqués séparés par un signe de fraction. Par exemple, 2/m est le symbole de l'holoédrie monoclinique, qui consiste en une rotation d'ordre 2 d'axe perpendiculaire à un miroir.



Le centre d'inversion, quand il est présent, n'est jamais indiqué sauf dans le système réticulaire triclinique, car soit il est généré par la combinaison d'un axe de rotation et d'un miroir (exemple : 2/m), soit il fait partie d'un axe hélicoïdal (c'est le cas de 3, mais pas de 4).



Les symboles de Hermann-Mauguin sont dans la plupart des cas donnés dans leur forme abrégée : lorsque des axes binaires et des miroirs coexistent pour plusieurs directions, il suffit de donner les miroirs, car les axes sont générés par combinaison (exemple : mmm au lieu de 2/m2/m2/m). Une exception est le groupe 2/m, car il n'existe qu'une seule direction de symétrie dans le système réticulaire monoclinique.

LES 7 SYSTÈMES CRISTALLINS

Quadratique ou Tétragonal
L’adjectif d'origine latine quadratique est plus utilisé en français que l'adjectif d'origine grecque tétragonal. Toutefois, ce dernier est l'adjectif standard utilisé dans les Tables internationales de cristallographie.











Trigonal ou rhomboédrique

Dans le milieu minéralogique francophone, les deux adjectifs, trigonal et rhomboédrique, sont souvent considérés comme équivalents. Pourtant le terme trigonal qualifie tout cristal ayant comme symétrie rotationnelle d'ordre maximal une rotation de ±120º autour d'un seul axe, indépendamment du type de réseau (hexagonal ou rhomboédrique) : il caractérise donc un système cristallin et non un réseau.
En revanche, le terme rhomboédrique caractérise un système réticulaire et non un système cristallin.
La cause de cette confusion dans la littérature minéralogique est que primitivement les deux types de système étaient qualifiés de « cristallin ».









1- SYSTÈME CUBIQUE

Dans ce système la maille élémentaire a trois arêtes égales et trois angles égaux à 90°.

  • a=b=c

  • α=β=γ=90°

  • 1 centre de symétrie

  • 9 plans de symétrie

  • 13 axes de symétrie

  • 6 d'ordre 2

  • 4 d'ordre 3

  • 3 d'ordre 4



2- SYSTÈME TETRAGONAL
     (QUADRATIQUE)

Dans ce système la maille élémentaire a deux arêtes égales, la troisième est plus longue et trois angles égaux à 90°.

  • a=b≠c

  • α=β=γ=90°

  • 1 centre de symétrie

  • 5 plans de symétrie

  • 5 axes de symétrie

    • 4 d'ordre 2

    • 1 d'ordre 4



3- SYSTÈME HEXAGONAL

Deux types de notations sont retenus selon les cristallographes :

  • 1- la maille élémentaire a deux arêtes, a et b, égales dans un même plan à 120° l'une de l'autre, l'arête c en général plus longue (axe principale) étant à 90°.

    • a=b≠c

    • α=β=90°; γ=120°

  • 2- dans cette notation on utilise 4 axes cristallographiques, 3 sont égaux dans un même plan à 120° les uns des autres, le quatrième, l'axe principal, généralement plus long, perpendiculaire au trois autres.

    • a1=a2=a3≠c

    • α1=α2=α3=90°; γ1=γ2=γ2=120°

  • 1centre de symétrie

  • 7 plans de symétrie

  • 7 axes de symétrie

    • 6 d'ordre 2

    • 1 d'ordre 6



4- SYSTÈME TRIGONAL

Dans ce système la maille élémentaire a trois arêtes égales et trois angles égaux différents de 90°.

  • a=b=c

  • α=β=γ≠90°

  • 1 centre de symétrie

  • 3 plans de symétrie

  • 4 axes de symétrie

    • 3 d'ordre 2

    • 1 d'ordre 3



5- SYSTÈME ORTHORHOMBIQUE

Dans ce système la maille élémentaire a trois arêtes de longueurs différentes et trois angles égaux différents de 90°.

  • a≠b≠c

  • α=β=γ=90°

  • 1 centre de symétrie

  • 3 plans de symétrie

  • 3 axes de symétrie d'ordre 2

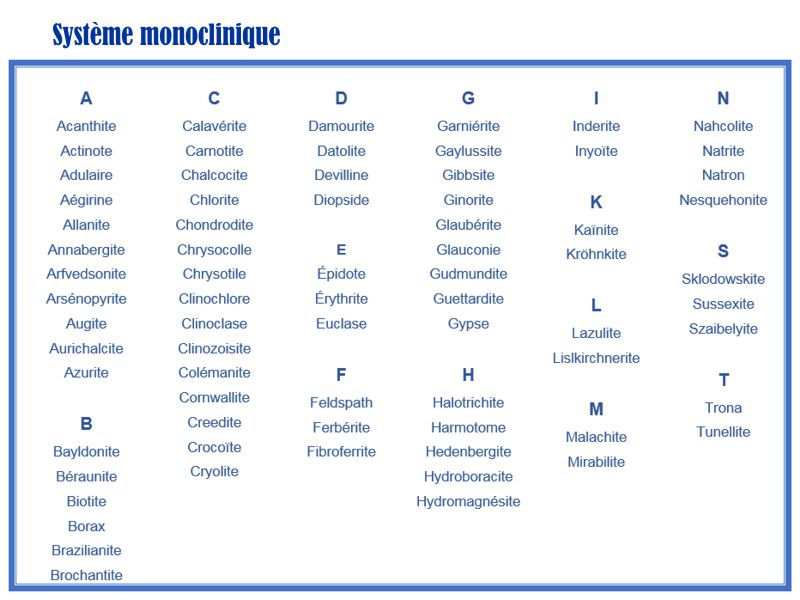

6- SYSTÈME MONOCLINIQUE

Dans ce système la maille élémentaire a trois arêtes de longueurs différentes et deux angles égaux à 90° et l'angle  β différents de 90°.

  • a≠b≠c

  • α=γ=90°, β≠90°

  • 1 centre de symétrie

  • 1 plan de symétrie

  • 1 axe de symétrie d'ordre 2



7- SYSTÈME TRICLINIQUE

Dans ce système la maille élémentaire a trois arêtes égales et trois angles égaux différents de 90°.

  • a≠b≠c

  • α≠β≠γ≠90°

  • 1 centre de symétrie. (C'est le plus bas niveau de symétrie)



LA FORME DES CRISTAUX

Quelques exemples

La forme des cristaux comme on l'a vue au tout début de cette page est liée à trois principes qui peuvent se combiner pour donner naissances à des cristallisations diverses, voir l'exemple du cube à l'octaèdre.

Je reprendrais donc ci-dessous des exemples de formes pour deux systèmes sachant qu'il en existe beaucoup d'autres dans les autres systèmes.

(voir les ouvrages de référence).

Dans le système cubique

Cube :
Pyrite, Galène, Fluorine...

Octaèdre :
Diamant, Spinelle...

Tétraèdre :
Sphalérite...

Dodécaèdre :
Pyrite, Azurite, Grenat, Sodalite...

Dodécaèdre pentagonal :
Pyrite...

Trapézoèdre :
Diamant, Grenat...

 Hexoctaèdre :
Diamant...

Dans le système quadratique

Prisme quadratique et pyramides :
Scapolite, Rutile, Zircon...

 Prisme quadratique :
Idocrase...

 Prisme plat à base carrée :
Wulfénite...

Bipyramide quadratique :
Cassitérite, Scheelite...



POUR APPROFONDIR, RÉSUMER ET CONCLURE...

VOICI UNE EXCELLENTE VIDÉO DE L’UNIVERSITÉ PARIS DIDEROT PARIS 7



Glossaire de la page :

Homothétique

1 adjectif qualifiant un format proportionnel à un autre, en réduction ou agrandissement.
2 Se dit de formats dont les rapports latéraux sont égaux.



Xénomorphe

adj. du grec xenos : étranger et morphê : forme (anglais : xénomorphic), s'applique à un minéral qui, bien que cristallisé, présente une forme quelconque, les faces caractéristiques du système cristallin n'ayant pu se développer. Cela est dû généralement au fait que les les cristaux voisins, ou les éléments figurés voisins, déjà formés ont empêché ce développement.
Antonyme : automorphe
Synonyme allomorphe



Bibliographie :



La gemmologie, notions, principes, concepts, F. Fayette

Encyclopédie des minéraux, O. Johnsen

Les minéraux, E. Asselborn, H. Chaumeton, PJ. Chiappero, J. Galvier

Dictionnaire de géologie, A. Foucault, J.F. Raoult
